Drehachse, Drehtisch als 4te Achse in einer CNC Fräse zum 3D Fräsen von Skulpturen etc

Rhoundino, 4te Achse, Rundachse CNC gesteuert

  • Drucken

CNC-Drehtisch-Drehachse 4te Achse

für unsere High-Z und viele andere CNC Fräsmaschinen nutzbar.

Stabilität und Maßgenauigkeit sowie eine hohe Qualität der verwendeten Komponenten für alle Baugruppen.
Diesem Motto getreu können wir Ihnen einen Drehtisch bzw. eine Drehachse präsentieren, die in diesem Preissegment Ihresgleichen sucht. Die komplette Drehachse wird in Deutschland produziert !

Die Bearbeitung dieser Aluminium Skulptur hat komplett ca. 5 Stunden in Anspruch genommen. Das Ergebnis kann sich sehen lassen.

Die in den Großformatigen Bilder sichtbaren Frässpuren sind bis auf die Bereiche an der Nase und um den Mund herum nicht mit den Fingerspitzen fühlbar.
Diesen Bereiche könnte man eine zusätzliche Bearbetung mit Hilfe von der Software DeskProto und noch feinerer Einstellung der Fräsbahnen zuteil werden lassen.

3D_Frasen_Drehachse_Aluminium_CNC_a

3D Skulptur mit Deskproto und Drehachse gefraest aus Aluminium

3D_Frasen_Drehachse_Aluminium_CNC_d

Fotos und Videos einer 3D-Bearbeitung in Styrodur
 alt

Video Skulptur fräsen in Hartschaum

Wir zeigen Ihnen hier das Fräsen einer Skulptur in Styrodur. Es eignet sich besonders gut für Demonstrationen,
da es mit großen Spantiefen gefräst werden kann.

Hier wurde sogar gänzlich auf den Schlichtgang verzichtet.

Drehtisch_CNC_rotary_table_frasmaschine_11

Drehtisch_CNC_rotary_table_frasmaschine_4

Drehtisch_CNC_rotary_table_frasmaschine_15

Drehtisch_CNC_rotary_table_frasmaschine_8

Drehtisch_CNC_rotary_table_frasmaschine_2

Drehtisch_CNC_rotary_table_frasmaschine_1


Die stl-Datei der Skulptur wurde mit wenigen Schritten unter Angabe der Parameter wie z.B. Frästiefen, Durchmesser des Fräsers, Schaftlänge etc. mit der Software DeskProto einfach und komfortabel in eine fräsbare DIN ISO Datei umgewandelt.

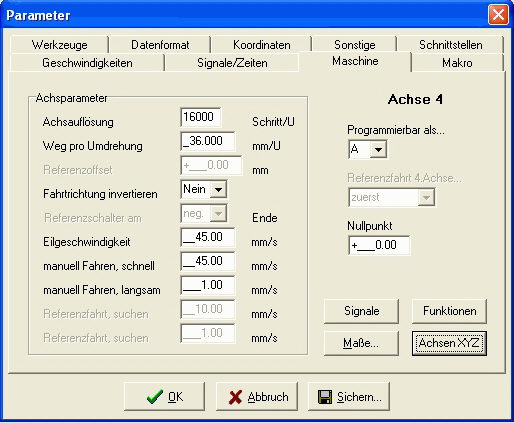

Parameter Einstellungen für WIN PCNC Economy finden Sie hier



Gewindefräsen mit unserer High-Z S-720 / Drehtisch RounDINO 120
  Vid_GIF

Video Gewinde fräsen CNC in Aluminium

Natürlich können Sie im Zusammenspiel mit dem Drehtisch RounDINO 120 auch Gewinde fräsen. Hierzu benötigen Sie lediglich einen Stichel mit 60° Spitzenwinkel ( Bilder folgen ), ca. 0,2-0,5mm Schriftbreite, je nach Durchmesser und Steigung des Gewindes.

CNC_Gewinde_fraesen_Feingewinde_metrisch_2

CNC_Gewinde_fraesen_Feingewinde_metrisch_1

CNC_Gewinde_fraesen_Feingewinde_metrisch_3



Um das Gewinde in z.B. Corel Draw zu definieren, zeichen Sie einfach einen schrägen Strich von unten nach oben, Länge = d x 3,14 x Anzahl der Gewindegänge. Versatz Startpunkt zum Endpunkt in X = Anzahl der Gewindegänge x Steigung des Gewindes in mm. Den Rest erledigt die Funktion Rundgravur in der Software WIN PCNC Economy, USB oder Pro für Sie.


Rundgravuren mit unserer High-Z S-720 / Drehtisch RounDINO 120
  alt

Video Rundgravur in Plexiglas

Mit der Funktion Rundgravur in WIN PCNC Economy zeichen Sie Ihre Objekte in z.B Corel Draw, exportieren die Datei als AI oder plt Datei und arbeiten diese ganz simpel ab, als wenn sie eine Flachgravur herstellen. WIN PCNC Economy sendet nun alle Y-Koordinaten automatisch an die Drehachse anstelle an den Y-Motor der Maschine.
CNC_Plexiglas_Rundgravuren_Frasen_PVC_1


So können Logos, Schriftzüge etc. ganz einfach auf zylindrische Körper graviert werden.
 CNC_Plexiglas_Rundgravuren_Frasen_PVC_3

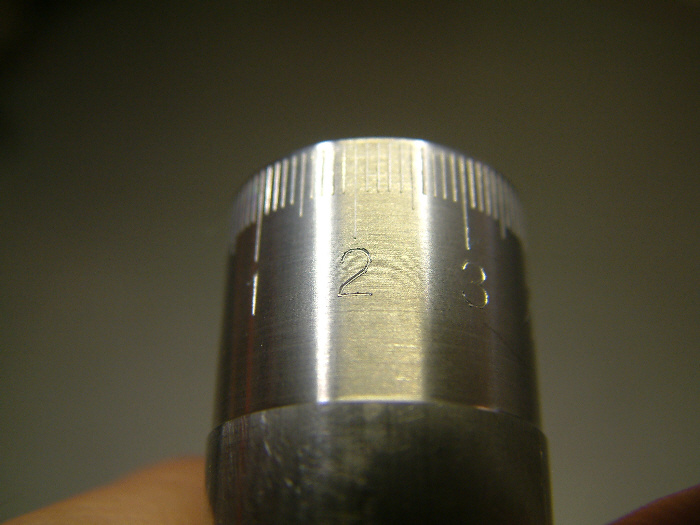

Herstellung von Skalen, Nonien sind ebenfalls auf diese Art und Weise einfach realisierbar.
CNC_Rundgravur_Nonius_gravieren_Frasen_3
 CNC_Plexiglas_Rundgravuren_Frasen_PVC_2


Von unten beleuchtet ein absoluter Hingucker für die Werbeindustrie
 CNC_Plexiglas_Rundgravuren_Frasen_PVC_5


Hier wurde ein Diamant für die Gravur genutzt um eine filegrane Optik zu erhalten.
CNC_Rundgravur_Nonius_gravieren_Frasen_2
 CNC_Plexiglas_Rundgravuren_Frasen_PVC_4


Mit bloßen Augen sind keine Unregelmäßigkeiten in der Gravur erkennbar.
CNC_Plexiglas_Rundgravuren_Frasen_PVC_6


Ergebnis nach dem Abziehen mit 1000er Schleifpapier.
CNC_Rundgravur_Nonius_gravieren_Frasen_1

Rundnuten bzw. Spiralnuten fräsen mit unserer High-Z S-720 / Drehtisch RounDINO 120
 alt

Video Spiralnuten in Aluminium

Fräsen einer Spiralnute in Aluminium. Fräser 3mm, Jeweilige Frästiefe 2,5mm
Spiralnuten_frasen_CNC_Drehachse_3

Der letzte Durchgang. So lassen sich z.B. ganz einfach Schnellverschlüsse herstellen.
Spiralnuten_frasen_CNC_Drehachse_2

Tiefe 7,5mm. Steigung 15mm

Spiralnuten_frasen_CNC_Drehachse_1

Schmuck Prototypen mit Hilfe der Software Rhino und DeskProto herstellen.

Das Rapid Prototyping läßt sich mit Hilfe weniger Softwarekomponenten ebenfalls günstig und schnell realisieren. Hier wird der Ablauf vm Entwurf bis zur Fertigung gezeigt.
Ring_PVC_Rhino_CAM_CNC Ring_Desk_Proto Ring_PVC_DeskProto_CNC



Die Fotos stammen von der Fa. DeskProto und werden nur zur Veranschaulichung von uns genutzt.  Vielen Dank an die Fa. DeskProto.

Dieses Video über den Drehtisch soll Ihnen einen Eindruck über die Leistungsfähigkeit und Genauigkeit des Produktes vermitteln. Videodownload mit klick auf das Bild
Video 4 Achsen fräsen mit Deskproto
Video_CNC_4te_Achse_Drehtisch

PDF Download Beschreibung, Anschluß und Kurzanleitung RounDINO 120
CNC_Drehachse_rotary_table_Maschine_kl

Einen passender Reitstock mit mitlaufender Körnerspitze und ein Stirnseitenmitnehmer für Holz ist ebenfalls lieferbar. Momentan verfügbare Futtergröße 80mm. Es können Futter bis zu einem Futterdurchmesser von 125mm auf dem Drehtisch befestigt werden.

Demnächst werden wir Ihnen noch Videos und Bilder zu Gravuren auf z.B Sektgläsern und anderen nicht ebenen Flächen demonstrieren. Vieles ist möglich..........

Bei Verwendung des Drehtisches ohne unsere High-Z Fräsanlagen bedenken Sie bitte, dass eine Steuerung sowie die erforderliche Software für den PC vorhanden sein muß.
